Рампа перепускная КЕ 6802

Рампы перепускные



Рампа перепускная РНП-02  служит для непрерывной централизованной подачи технических газов от баллонов к потребителю. Перепускные рампы  используются на предприятиях, где требуется большой расход газа:

• пищевая, химическая промышленность(углекислый газ),
• подача газа на аппарат лазерной резки (воздух, азот, кислород, аргон),
• в медицинских учреждениях (кислород, закись азота).

Перепускная рампа РНП-02 состоит из двух «плеч». Плечо рампы — это коллекторс запорными клапанами (по количеству баллонов), манометром (диаметр100мм класс точности 1.5), продувочным вентилем и отсечным клапаном. Центральный узел управления и редуцирования газа объединяет плечи рампы в одну систему. Основное отличие перепускной рампы от разрядной — это возможность по переменной работы плеч. В зависимости от способа переключения подачи газа с рабочего плеча на резервное, перепускные рампы бывают с ручным  управлением и автоматическим.

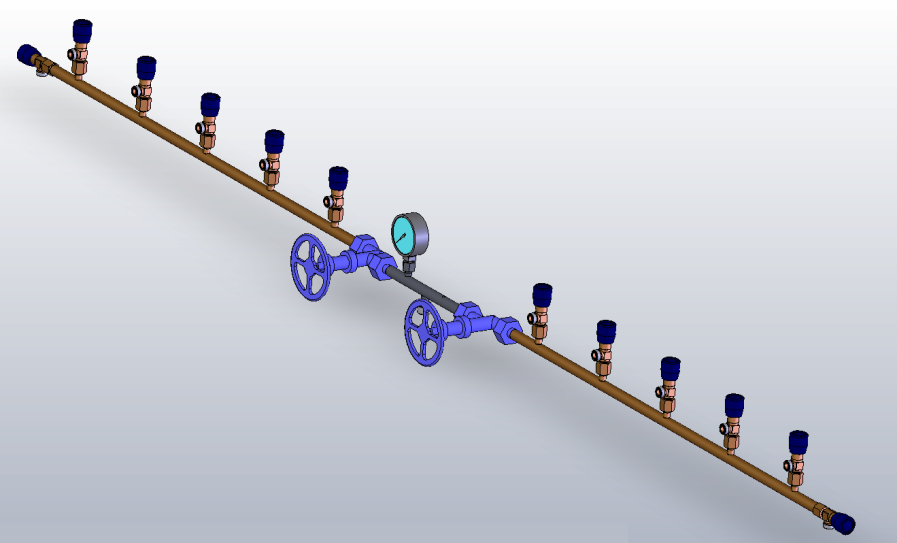

Рампы перепускные КЕ 6801(2х10 баллонов) и КЕ 6802 (2х5 баллонов) предназначены для непрерывной подачи газа потребителю от баллонов высокого давления. Рабочая среда: газообразный азот, аргон, кислород и воздух. Рабочее давление 200кгс/см2. Материал рампы — латунь. Перепускная рампа представляет собой две «ветви» соединенные между собой через коллектор с двумя запирающими клапанами АЗТ -10-15/250.Рампа укомплектована запорной арматурой, редуктором  и манометром.

Данное криогенное оборудование предназначено для хранения и транспортировки газов

Рампа перепускная РНП-02 х 1  (два плеча по 1 баллону) — индивидуальная  баллонная  установка.

Рампа РНП-02 х 1 предназначена  для размещения баллонов с газом на местах потребления, в которой  один баллон рабочий, другой резервный.

Рампа состоит из коллектора — с установленными отсечными клапанами, манометром диаметр 100 мм кл.точности 1,5.  Кронштейны  для крепления рампы к вертикальной опоре (можно установить в металлический шкаф). Индивидуальные баллонные установки укомплектовываются одноступенчатым редуктором и медными змеевиками (по желанию заказчика,  рампу можно укомплектовать гибкими металлорукавами  из нержавеющей стали Ду 6мм, 20Мпа.). Паспорт и руководство по эксплуатации.
